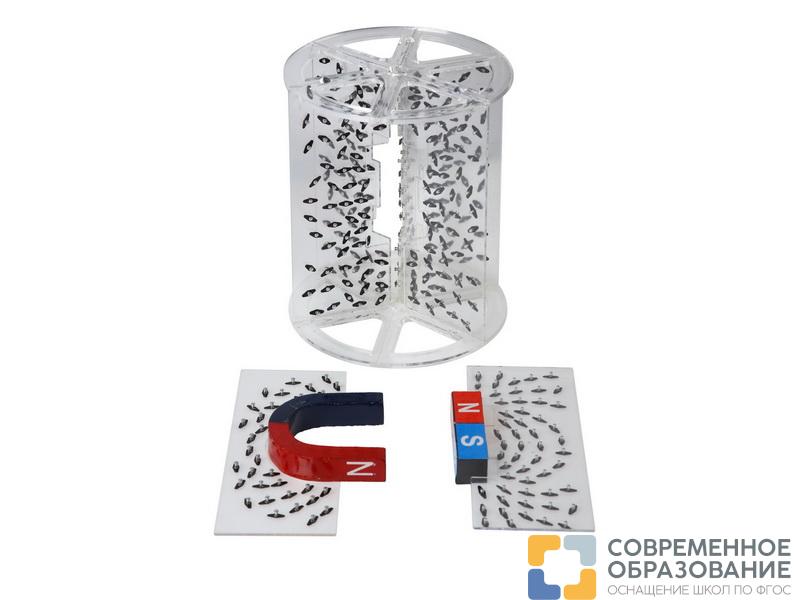

Модель для демонстрации в объеме линий магнитного поля

Модель предназначена для демонстрации распределения в пространстве линий магнитного поля.

Модель представляет шесть диаметрально и равномерно расположенных прозрачных пластин, одна их которых сменная. На пластинах установлено множество легкоподвижных ферромагнитных стрелок. Одна из сменных пластин имеет дугообразный вырез для установки в модель U-образного магнита.

Комплектность:

• Каркас модели - 1 шт.
• Сменные пластины - 2 шт.
• Магнит полосовой - 1 шт.
• Магнит U-образный - 1 шт.

При демонстрации магнитного поля полосового магнита его помещают в центр модели, вставляют сменную пластину и наблюдают спектр магнитного поля. При повороте модели вокруг оси демонстрируется симметричность магнитных линий в пространстве, помня при этом, что оси магнитных стрелок являются касательными к магнитным линиям. При демонстрации магнитного поля U-образного магнита он также помещается в центр модели и закрепляется сменной пластиной с вырезом под профиль дуги магнита. Спектр магнитного поля отличается от спектра поля полосового магнита.
