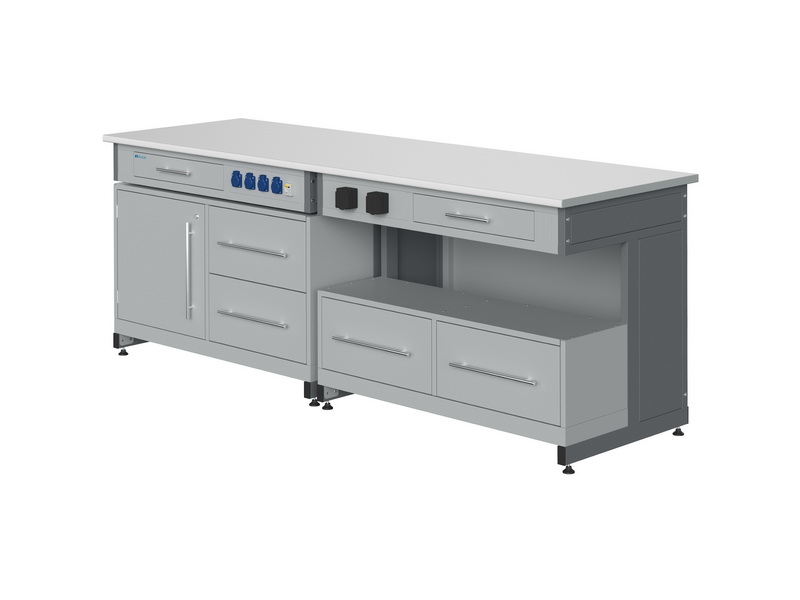

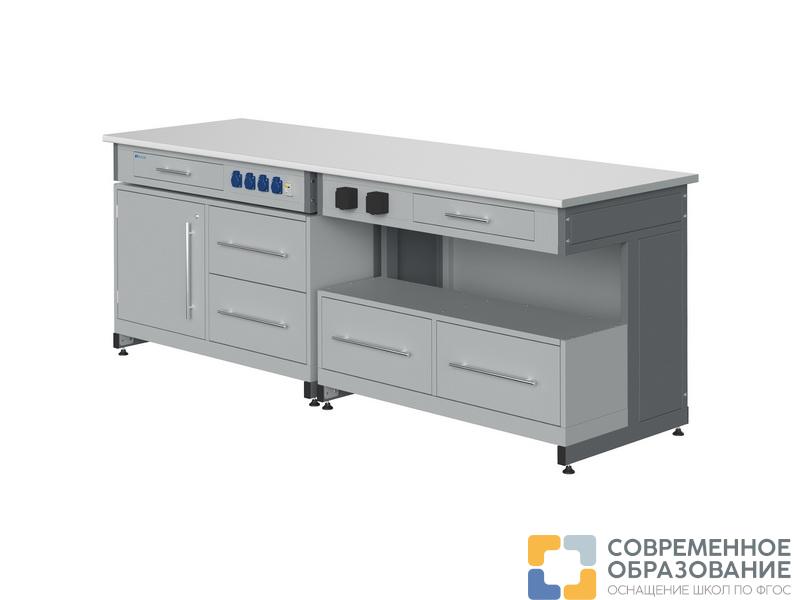

Демонстрационный физический комплекс

Демонстрационный  физический приборный комплекс находится на рабочем месте учителя и предназначен для демонстрации опытов. Стол включает в себя основание и столешницу.

Основание состоит из двух однотипных столов, накрытых общей столешницей. Каждый стол выполнен по двухуровневой схеме. Верхний уровень содержит неподвижную панель, на которой смонтированы электрические розетки и автомат аварийного отключения. Рядом с неподвижной панелью установлен выдвижной ящик выполненный из ЛДСП 16 мм для хранения документов или для размещения дополнительного оборудования. В нижнем уровне расположены секции электроснабжения парт, вакуум-насос и воздуходувка, установленные предварительно в выдвижных ящиках. Боковины оснований комплекса изготовлены в виде буквы С из стальной трубы квадратного сечения 30х30х1,2 мм, трубы прямоугольного сечения 30х60х2 мм и стального листа, толщиной 1мм. Торцевые поверхности трубчатых конструкций закрыты пластмассовыми декоративными заглушками темно цвета. Задняя и боковые стенки стола закрыты стальными экранами. Основания стола покрашены в темно-серый (практически черный) цвет, а верхние части стола - в серый или белый. Пространство под столешницей заполнено выдвижными тумбами. Демонстрационный комплекс оборудован предустановленной электрической разводкой, шнуром и вилкой. Система электропитания на 42 вольта, предназначена для подключения к ней розеток установленных на лабораторных партах учащихся. Защищена автоматами аварийного выключения и дополнительной аварийной кнопкой. Воздуходувка переназначена для подключения демонстрационных пособий и имеет плавную регулировку мощности. Вакуумный насос так же предназначен для подключения демонстрационного оборудования.

Технические характеристики демонстрационного стола учителя:

Габаритные размеры, мм

• длина -  2400
• ширина - 750
• высота - 900

Электропитание стола - однофазный  220В, 50Гц

Максимальная мощность подключаемых приборов - квт 3,6

Степень защиты от поражения электрическим током - класс 1  согласно ГОСТ 12.2.007.0-75

Технические характеристики блока розеток 42В электроснабжения парт:

напряжение питания и род тока - однофазный переменный 42В, 50Гц

потребляемая мощность КВА, не более - 1,5

выходное напряжение,  В - 42

максимально допустимая сила тока нагрузки, А - 10
