Каталог

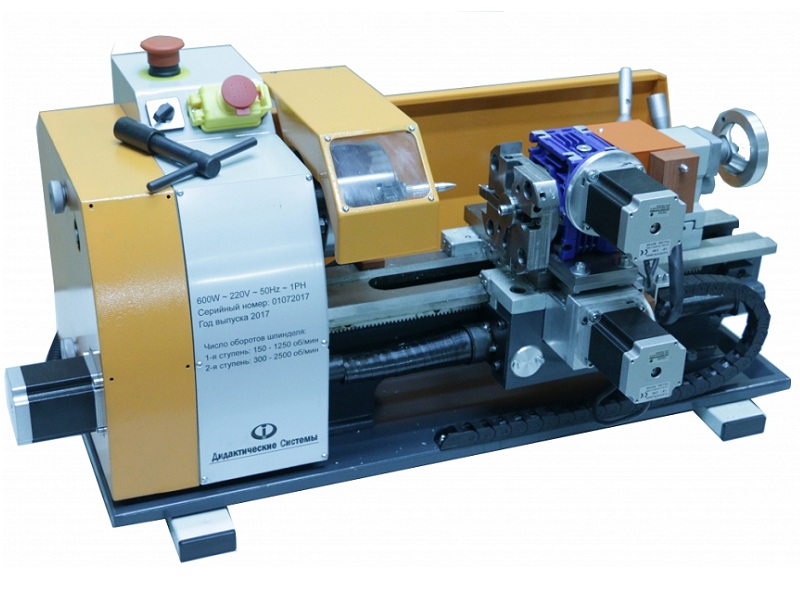

Предназначен для практического освоения учащимися всех этапов подготовки производства, технологических режимов токарной обработки и изготовления деталей из типовых конструкционных материалов точением на станке с ЧПУ, а так же изучении основ работы наладчиков станков с ЧПУ.

Преимущества:

• на данном станке проходят соревнования JuniorSkills в компетенции «Токарные работы на станках с ЧПУ»!
• наличие 8 позиционной револьверной головки у токарного станка позволяет обеспечить многократную смену инструмента в процессе изготовления сложных изделий за одну установку детали;
• программное обеспечение реализует весь процесс проектирования и изготовления изделия - от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке;
• полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению);
• кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы;
• станок безопасен для использования в учебных заведения любого уровня и имеет Сертификат Соответствия требованиям технического регламента Таможенного союза «О безопасности машин и оборудования».

Состав:

1. Блок управления для настольного токарного станка ЧПУ - 0,6 кВт - 1 шт
   Программное обеспечение для управления настольным токарным станком с ЧПУ - 0,6 кВт - 1 шт
2. Сборник лабораторных работ ( 17 ЛР) - 1 шт
3. Инструкция по эксплуатации, паспорт - 1 шт
4. Блок управления для настольного токарного станка ЧПУ - 0,6 кВт - 1 шт
   Программное обеспечение для управления настольным токарным станком с ЧПУ - 0,6 кВт - 1 шт
5. Сборник лабораторных работ ( 17 ЛР) - 1 шт
6. Инструкция по эксплуатации, паспорт - 1 шт
   Комплект оснастки и инструмента - 1 шт
7. Комплект металлорежущего инструмента - 1 шт
8. Интегрированный CAD/CAM комплекс ""ADEM"" ( локальный на 1 р/м) - 1 шт
9. Управляющий блок (персональный компьютер с монитором ) - 1 шт
10. ИБП 2000VA - 1шт
11. Постпроцессор - 1 шт
12. Защитная кабина - 1 шт
13. Подставка под станок - 1 шт
14. Стул полумягкий, регулируемый по высоте - 1 шт
15. Набор измерительного инструмента для станка

Сборник содержит инструкции по выполнению 17 лабораторных работ:

• Конструктивные особенности малогабаритного токарного станка с ЧПУ
• Принципы построения системы координат токарного станка с ЧПУ
• Виртуальный пульт малогабаритного токарного станка с ЧПУ
• Включение и основные приёмы ручного управления с пульта малогабаритным токарным станком с ЧПУ
• Установка в револьверной головке эталонного резца (без внесения коррекции). Назначение нулевой точки детали. В режиме ручного управления с пульта
• Основы геометрических вычислений координат при токарной обработке на станках с ЧПУ
• Технологические основы токарной обработки на станках с ЧПУ
• Основные сведения о составе управляющей программы
• Введение в программирование. Вспомогательные функции
• Введение в программирование. Подготовительные функции. Программирование паузы и линейной интерполяции
• Загрузка управляющей программы на виртуальный пульт. Редактирование программы и запуск обработки
• Введение в программирование. Программирование способа отсчёта перемещений, смещения нулевой точки детали, возврата на базу
• Введение в программирование. Подготовительные функции. Круговой интерполяции
• Определение и внесение в базу данных системы чпу корректоров на смещение инструмента относительно эталонного резца.
• Определение при помощи измерительного индикатора. Корректоров на смещение осевого инструмента
• Постоянные технологические циклы. Программирование нарезания резьбы
• Правила техники безопасности
• Набор заготовок : Металлический пруток 1,6*30 см

ПРИЛОЖЕНИЕ : Ответы к лабораторно-практическим работам

Электрическое питание станка:

• Напряжение питания, В 220
• Частота, Гц 50
• Потребляемая мощность, Вт, 850

Габариты станка (длина, высота, ширина): 820 х 430 х 370 мм

Масса станка: 50 кг

Максимальная длина заготовки: 300 мм

Максимальный диаметр заготовки: 80 мм

Диаметр токарного патрона: 100 мм

Диаметр сквозного отверстия шпинделя: 20 мм

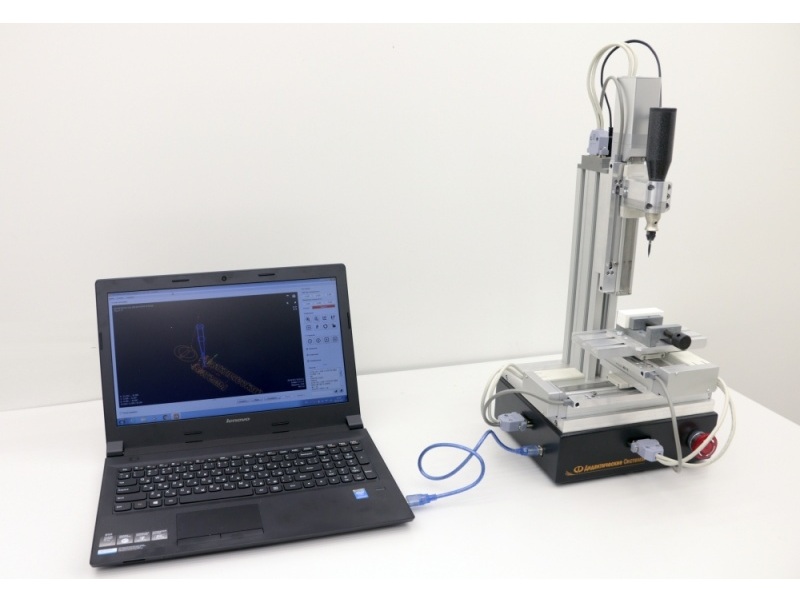

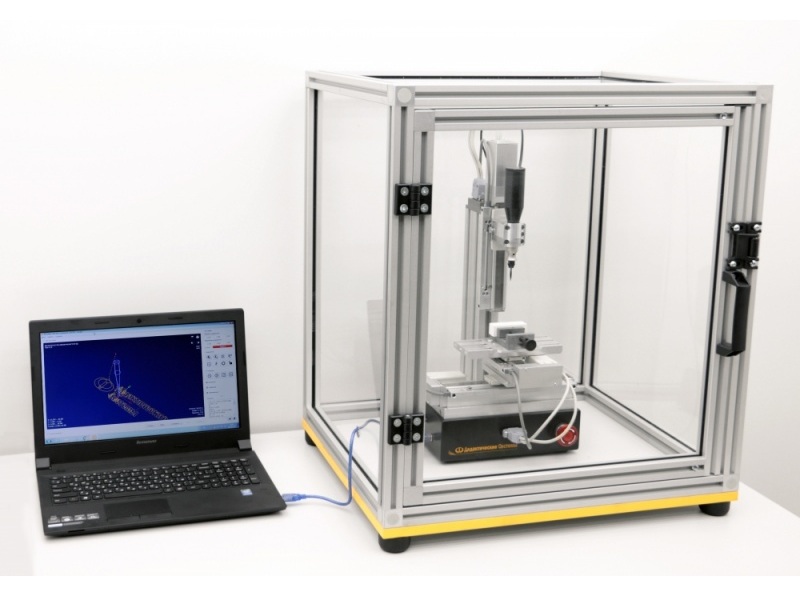

Учебный фрезерный станок с ЧПУ ЮНИОР-Ф предназначен для изучения конструкции вертикально-фрезерных и горизонтально-фрезерных станков, проведения занятий по ранней профориентации школьников, изучения основ фрезерной и токарной обработки. Станок не занимает лишнего места на рабочем столе. Продается в собранном виде.

Позволяет учащимся:

- провести первичное знакомство с производством,
- изучить основы конструкций станков с числовым программным управлением (ЧПУ),
- изучить станочную оснастку, механизмы и приспособления,
- изучить инструмент, режимы резания,
- изучить основы технологических операций и их программирования - создания программ для станков с ЧПУ.

Состав комплекта:

- Базис станка 3-х осевой с блоком управления - 1 шт
- Оснастка и инструмент (набор фрез) - 1 шт
- Программное обеспечение для управления станком - 1 шт
- Набор оборудования для работы учебного фрезерного станка с ЧПУ (ноутбук + защитная кабина).
- Набор заготовок: Макетный пластик 40х40х25 мм - 10 шт

Электрическое питание станка:

- Напряжение питания, В 220
- Частота, Гц 50
- Мощность, потребляемая блоком управления, Вт, 500

Станок безопасен для использования в учебных заведения любого уровня и имеет необходимые сертификаты.

С помощью учебного комплекса вы сможете:

1. Обучать основам конструирования и сборки станков с ЧПУ
2. Ознакомить учеников с принципами построения систем ЧПУ
3. Ознакомить учеников с принципами работы электромеханических узлов станка
4. Обучить основам технологи обработки различных материалов
5. Обучить написанию управляющих программ для станков с ЧПУ и освоить навыки программирования промышленной техники

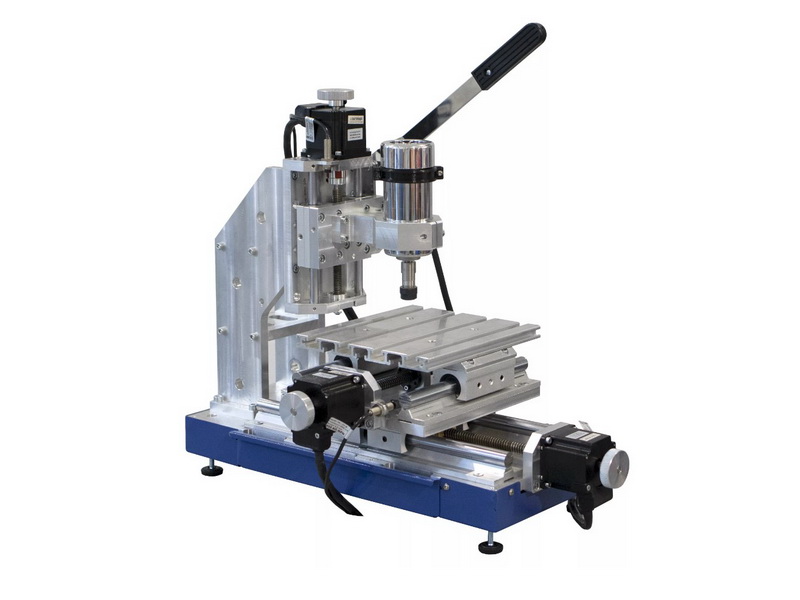

Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной и токарной обработки, а так же гравировки деталей из легких конструкционных материалов (дерево, пластмасса, алюминиевые и медные сплавы).

Учебный комплекс представляет из себя одно готовое учебное место. Используя одни и те же компоненты, ученик может собрать на одной базе три разных типа станков: фрезерный, токарный, гравировальный.

Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.

Все основные компоненты станка изготовлены из алюминия.

Мощность шпинделя, кВт — 0,8
Перемещение по оси X, мм — 100
Перемещение по оси X, мм — 40
Перемещение по оси Y, мм — 140
Перемещение по оси Z, мм — 70
Перемещение по оси Z, мм — 100

Состав:

• Верстак; комплект деталей, узлов, метизов;
• блок питания и управления;
• пульт управления;
• встроенный персональный
• компьютер, монитор, клавиатура,
• мышь компьютерная;
• комплект инструмента и оснастки;
• техническая документация

Комплекс создан на базе реального металлорежущего универсального станка, приводы которого оснащены датчиками, подключенными к компьютеру для визуализации на экране монитора процесса обработки детали.

Предназначен для изучения принципов металлообработки на фрезерном станке, а также производства как простых, так и сложных деталей.

Состав:

• Настольный фрезерно-сверлильный станок, оснащенный датчиками перемещения режущего инструмента и стола - 1 шт
• Моноблок со специализированным программным обеспечением "Фрезер_Active Vision" - 1 шт
• Беспроводная клавиатура и мышь - 1 шт
• Набор режущего инструмента из 5-ти фрез - 1 шт
• Патрон цанговый с набором цанг - 1 шт
• Набор сверл - 1 шт
• Штангенциркуль - 1 шт
• Защитные очки - 1 шт
• Набор заготовок - 1 шт
• Набор заготовок: Макетный пластик 40х40х25 мм - 15 шт

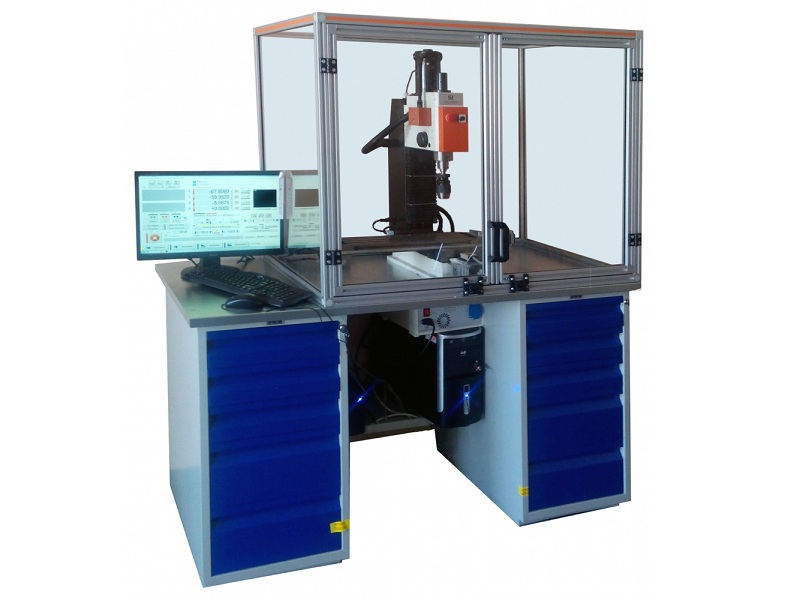

Предназначен для практического освоения учащимися всех этапов подготовки производства, технологических режимов фрезерной обработки и изготовления деталей из типовых конструкционных материалов точением на станке с ЧПУ, а так же изучении основ работы наладчиков станков с ЧПУ.

Программное обеспечение реализует весь процесс проектирования и изготовления изделия - от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке. Полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению).

Кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы.

Электрическое питание станка:

• Напряжение питания 220 В
• Частота 50 Гц
• Мощность, потребляемая блоком управления 500 Вт

Состав:

• Базис станка - 1 шт
• Шпиндельная головка - 1 шт
• Блок управления для настольного фрезерного станка с ЧПУ 0,6 кВт (Формат А5) - 1 шт
• Программное обеспечение для управления фрезерным станком с ЧПУ 0,6 кВт (Формат А5) - 1 шт
• Сборник лабораторных работ ( 17 ЛР) - 1 шт
• Инструкция по эксплуатации, паспорт - 1 шт
• Стол поворотный (делительная головка) , программный - 1 шт
• Набор приспособлений для крепления заготовки - 1 шт
• Комплект металлорежущего инструмента - 1 шт
• Интегрированный CAD/CAM комплекс ""ADEM"" ( локальный на 1 р/м) - 1 шт
• Управляющий блок (персональный компьютер с монитором ) - 1 шт
• ИБП 2000VA - 1шт
• Постпроцессор - 1 шт
• Защитная кабина - 1 шт
• Подставка под станок - 1 шт
• Стул полумягкий, регулируемый по высоте - 1 шт
• Набор измерительного инструмента для станка
• Набор заготовок : Макетный пластик 40х40х25 мм

Рабочая зона по осям XYZ: 340х150х240 мм.

Размеры поверхности рабочего стола: 130х557 мм.

Габариты станка (длина, высота, ширина): 760 х 820 х 630 мм.

Масса станка: 81 кг.

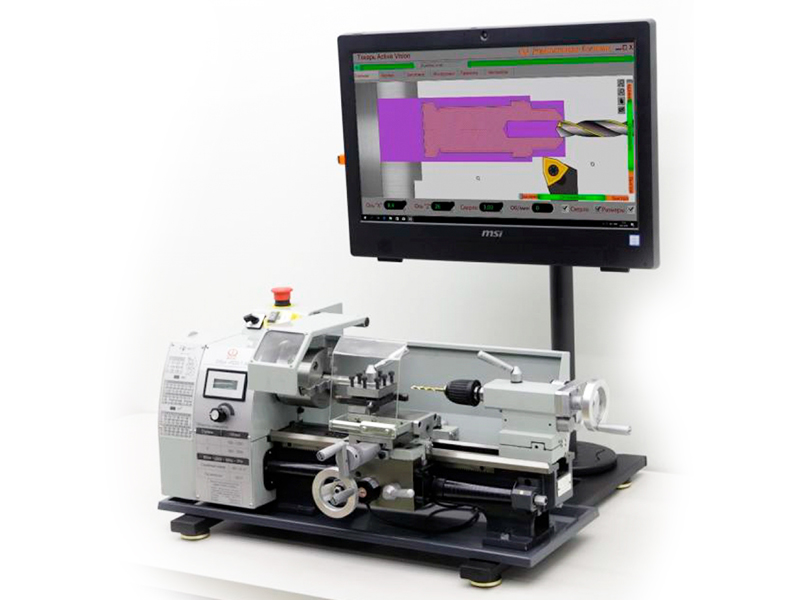

Комплекс создан на базе реального металлорежущего универсального станка, приводы которого оснащены датчиками, подключенными к компьютеру для визуализации на экране монитора процесса обработки детали.

Предназначен для изучения принципов металлообработки на токарном станке, а также производства как простых, так и сложных фасонных деталей.

Состав:

• Настольный токарный станок, оснащенный датчиками перемещения режущего инструмента - 1 шт.
• Моноблок со специализированным программным обеспечением «Токарь_Active Vision» - 1 шт.
• Беспроводная клавиатура и мышь - 1 шт.
• Набор режущего инструмента из 7-ми резцов - 1 шт.
• Набор сменных твердосплавных пластин для 7 резцов - 1 шт.
• Набор сверл - 1 шт.
• Штангенциркуль - 1 шт.
• Защитные очки - 1 шт.
• Набор заготовок - 1 шт.
• Набор заготовок: Металлические прутки: 2х30 см - 5 шт.; 1,6х30 см- 5 шт.; 1х30 см 5 шт.

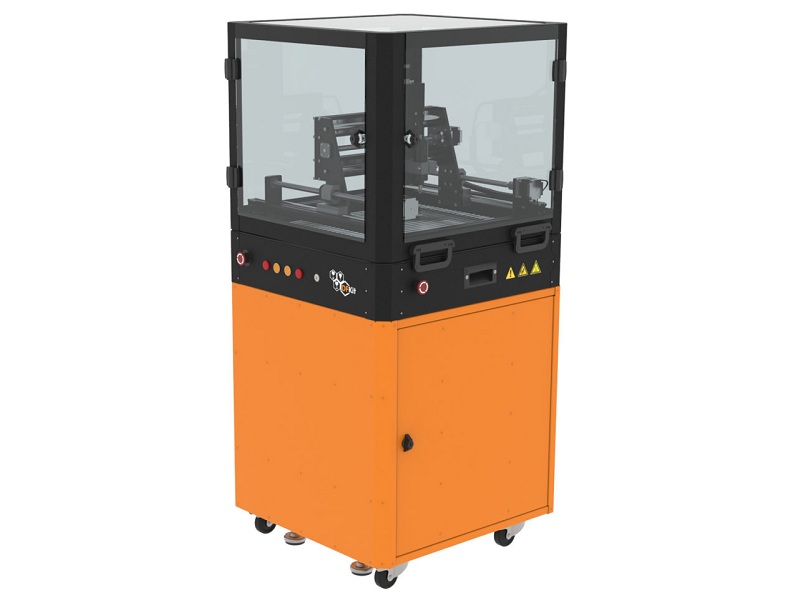

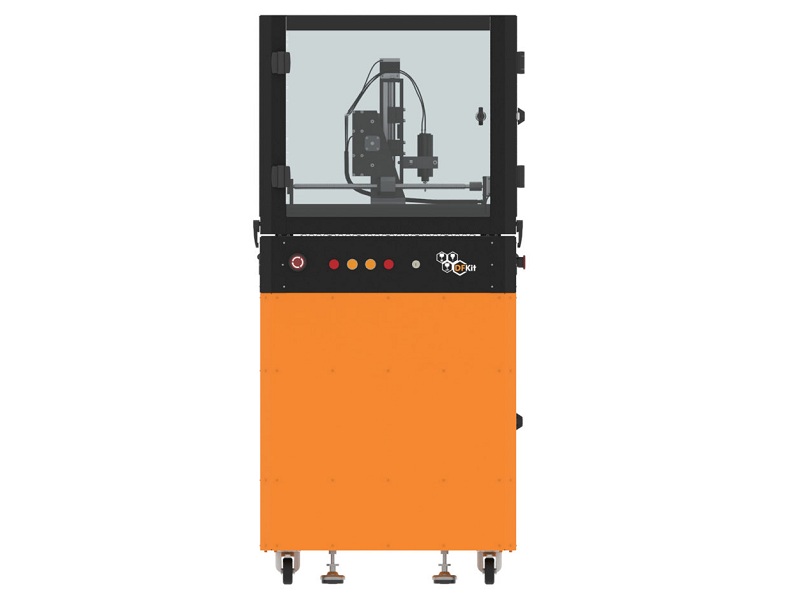

Фрезерно-гравировальный трех/четырех осевой ЧПУ станок предназначен для учебных классов, образовательных учреждений, для цеховой доработки деталей, для опытных лабораторий, малых/средних/больших производств и частных мастерских.

Предназначен для 2D/3D обработки различных материалов из древесных материалов (массива дерева, фанеры, ДСП и др.), пластика, текстолита, цветных металлов. Станок может выполнять операции фрезерования, сверления, гравирования и резки.

Характеристики:

• Рабочая область обработки (XхYхZ), мм 450x390x120
• Мощность шпинделя, Вт 2200
• Скорость вращения шпинделя, об./мин 6000-24000
• Точность позиционирования, мм/100 мм 0.05
• Максимальная скорость перемещения, мм/мин 1500
• Дискретность позиционирования, мм 0.0016
• Обрабатываемые материалы древесные материалы, пластики, алюминий, латунь, углепластик, стеклопластик
• Габаритные размеры устройства (без тумбы), см 70х73х70
• Максимальная потребляемая мощность, Вт 3000
• Напряжение питание, В 220
• Частота сети питания, Гц 50
• Масса в минимальной комплектации (без колпака и тумбы), кг 80

Внимание! Цена указана только за станок, тумба и колпак приобретается отдельно.

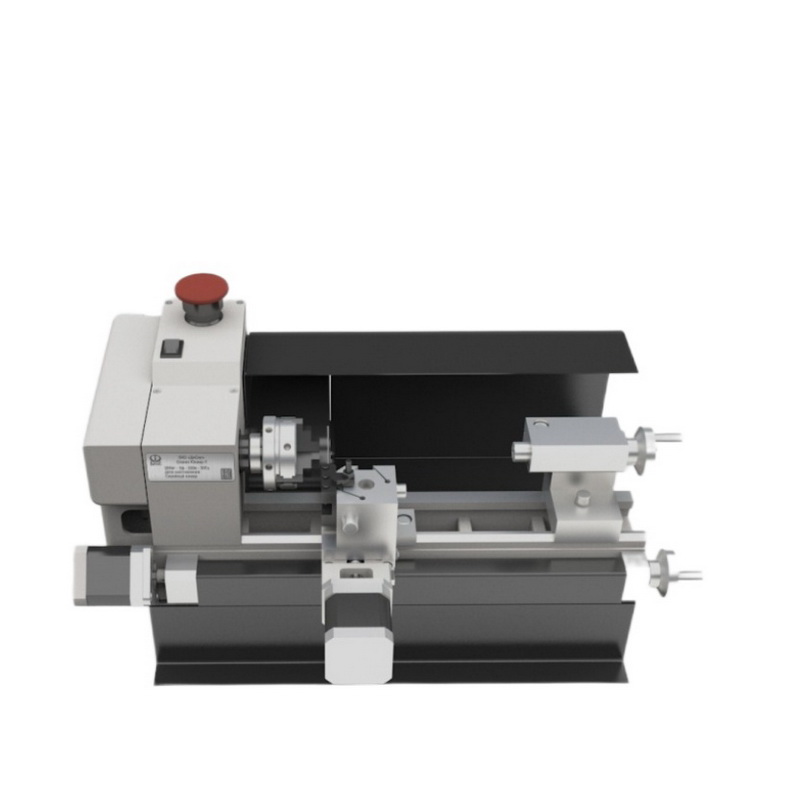

Учебный токарный станок с ЧПУ ЮНИОР-Т предназначен для изучения конструкции малогабаритных настольных токарных станков, проведения занятий по ранней профориентации школьников, изучения основ токарной обработки Идеален к использованию в кружках технического творчества, ЦМИТах, кванториумах, STEM-парках. Представленная модель, благодаря не высокой цене, доступна для всех пользователей, не уступая при этом своей функциональности, качеству сборки, а также понятному управлению.

Преимущества:

• Одно из главных преимуществ Станка с ЧПУ ЮНИОР-Т это- его габариты. Станок с ЧПУ ЮНИОР- Т не занимает лишнего места на рабочем столе или парте ученика.
• Станок с ЧПУ ЮНИОР-Т продается уже в собранном виде, его достаточно включить в розетку, после чего можно приступать к работе, создавая уникальные проекты.
• Станок с ЧПУ ЮНИОР-Т позволяет учащимся:
  - провести первичное знакомство с производством, подготовка (профориентация) школьников;
  - изучить основы конструкций станков с числовым программным управлением (ЧПУ);
  - изучить станочную оснастку, механизмы и приспособления;
  - изучить инструмент, режимы резания;
  - изучить основы технологических операций и их программирования - создания программ для станков с ЧПУ.
• Полное методическое обеспечение (методические материалы, описания, набор расходных инструментов
• Кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы
• Станок безопасен для использования в учебных заведения любого уровня и имеет Сертификат Соответствия требованиям технического регламента Таможенного союза «О безопасности машин и оборудования».

Состав:

1. Базис станка с блоком управления - 1 шт
2. Оснастка и инструмент - 1 шт
3. Программное обеспечение для управления станком - 1 шт
4. Набор оборудования для работы учебного токарного министанка с ЧПУ в составе:
   -Блок управления на базе персонального компьютера с монитором 1
   -Защитная кабина 1
5. Набор заготовок: Металлический пруток 1х30 см - 10 шт

Габариты станка: 320х560х290 мм

Масса станка: 12 кг

Электрическое питание станка:

• Напряжение питания, В: 220
• Частота, Гц: 50
• Мощность, потребляемая блоком управления, Вт, до: 250

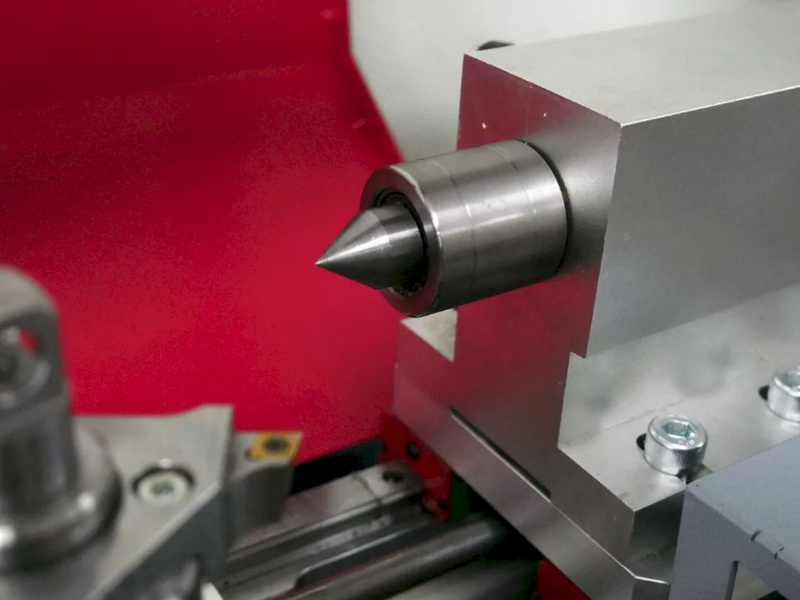

Характеристики:

• Скорость вращения главного шпинделя, об/мин 300-2100
• Перемещение по оси X, мм 55 мм
• Перемещение по оси Z, мм 140 мм
• Габаритные размеры - мм 730х410х470
• Масса станка – кг 61 кг
• Мощность шпинделя, кВт 0, 55
• Максимальный диаметр проходного отверстия шпинделя, мм 80 мм
• Макс.длина обрабатываемой детали, мм 140 мм
• Макс.диаметр обрабатываемой детали 76 мм
• Потребляемая мощность, кВА 50/60 Гц / 220В 3-х фазное
• Максимальная длина заготовки, мм 160

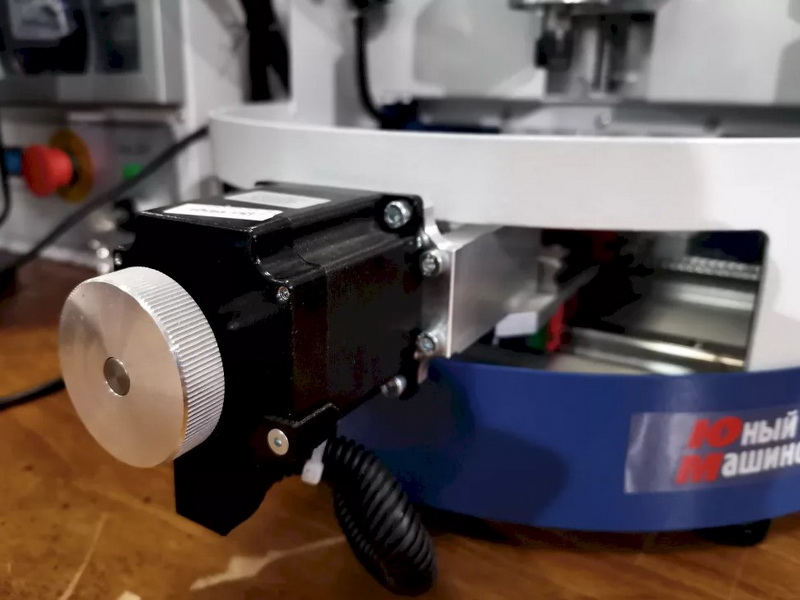

Управляемый от персонального компьютера трехосевой вертикально-фрезерный станок с ЧПУ по конструкции соответствует промышленному стандарту. Предназначен для фрезерной и сверлильной обработки плоских и фасонных поверхностей заготовок, деталей, а также для гравировки. Программирование станка осуществляется учеником с персонального компьютера. Обрабатываемые материалы легкие сплавы, пластик, дерево.

Характеристики:

• Перемещение по оси X, мм 90 мм
• Перемещение по оси Y, мм 90 мм
• Перемещение по оси Z, мм 40 мм
• Размеры стола ДхШ, мм 130х90
• Габаритные размеры - мм 385×440×415 мм
• Максимальные габариты заготовки – мм х мм х мм 80х70х40
• Масса станка – кг 33 кг
• Мощность шпинделя, кВт 0,8
• Скорость вращения шпинделя, об/мин 2 000–24 000

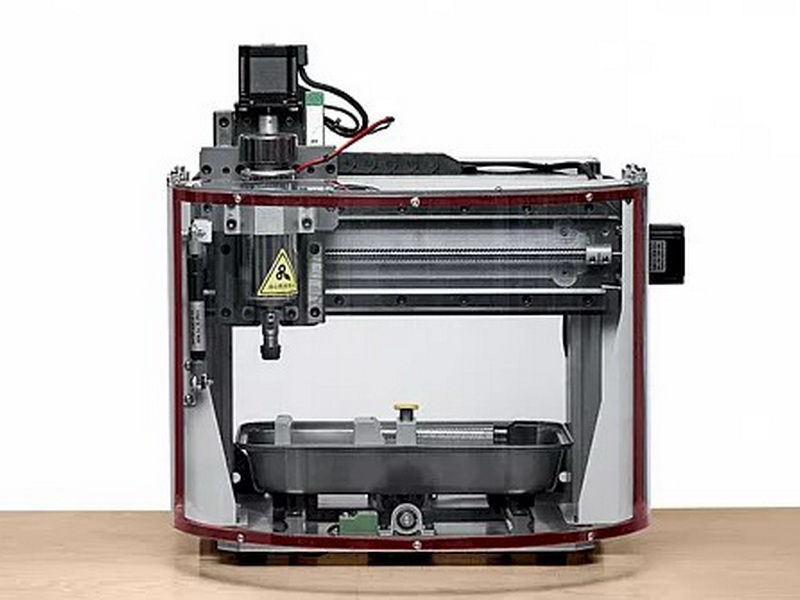

Настольный трехосевой фрезерно-гравировальный станок с ЧПУ, управляемый от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту.

Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной и сверлильной обработки, а также для гравировки на деталях из легких конструкционных материалов (дерево, пластмасса).

Особенности конструкции

Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.

Рабочая зона

• Размеры стола ДхШ, мм: 250 x 180
• Максимальные габариты заготовки: 240 х 170 х 60 мм
• Максимальная длина заготовки, мм: 240
• Макс.расстояние между шпинделем и центром стола, мм: 110
• Количество шпинделей 1
• Скорость вращения главного шпинделя, об/мин 2000-12000
• Мощность шпинделя, кВт 0,5
• Перемещение по оси X, мм 270
• Перемещение по оси Y, мм 190
• Перемещение по оси Z, мм 95

Общие характеристики

• Разновидность (станок/обрабатывающий центр) станок
• Габаритные размеры - мм 585 х 495 х 480
• Габаритные размеры электрошкафа, мм: 450х200х650
• Напряжение 220 В; 50/60 Гц
• Применение: для школы
• Вес, кг: 25
